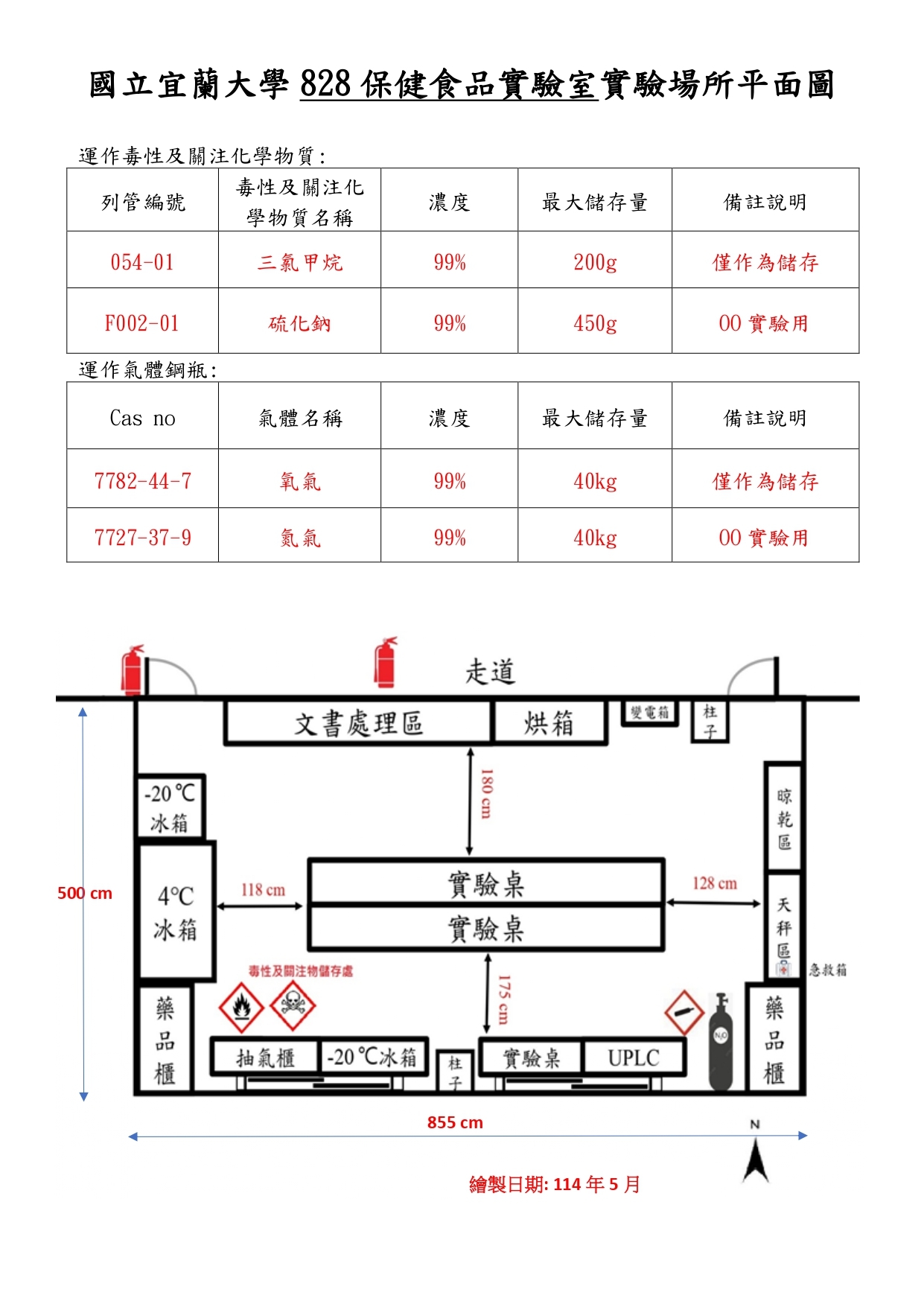

國立宜蘭大學實驗場所平面圖繪製說明
繪製重點如下:
1.實驗室內部尺寸,長寬應等比例繪製。(於圖面標上內部尺寸長度)
2.標示內部設施標示,如抽風櫥、實驗室桌、藥品櫃、水槽等等。

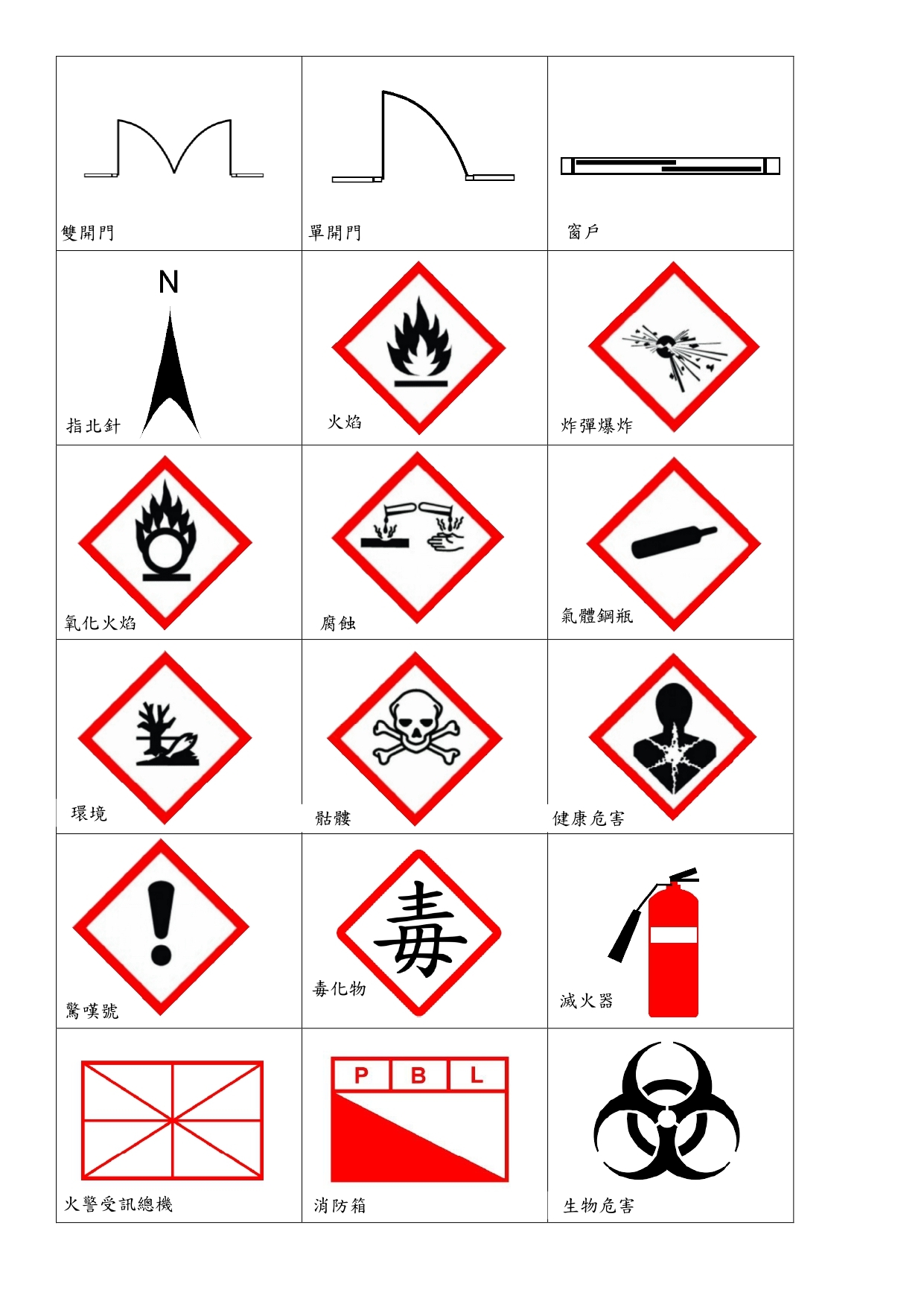

3.標示實驗室之指北方向。(圖示請參考QRCODE)
4.標示實驗室氣體鋼瓶貯存位置。
5.標示毒化物、關注物及禁水性貯存位置。
6.毒化學、關注物種類、最大儲存量、列管編號、濃度, 鋼瓶內容 物名稱、最大儲存量、濃度以表格呈現。
7.標示防護具、急救用品、沖淋設備等位置。
8.標示鄰近滅火器位置。(含禁水性物質用滅火器)
9.標示繪製日期。
10.大量同性質藥品標示GHS危害標示。(EX:貯存20L甲醇、20L乙醚…等)
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
